【導讀】在芯片設計的精密體系中，復位信號本是保障功能啟動的“安全錨點”，但當復位邏輯突破單一域的限制、跨越不同域邊界時，這個原本可靠的“錨點”卻可能演變?yōu)闈摬叵到y(tǒng)風險的“隱形裂縫”?？鐝臀挥颍≧DC）問題正是這樣一種隱蔽的挑戰：它讓功能仿真顯示“一切正?！保瑓s在芯片回片后的復雜工況下，因復位信號的異步釋放、時序偏差等觸發隨機功能錯誤，輕則導致系統異常，重則造成流片失敗。對于追求高可靠性的現代芯片開發而言，建立一套可靠的RDC簽核流程是確保一次流片成功的關鍵。
核心概念：什么是復位域與RDC？
要理解RDC，首先要明確“復位域”的概念。復位域是指由同一個異步復位信號控制的一組寄存器或邏輯模塊。根據復位策略的復雜度，系統可以分為：
單復位域系統：整個芯片使用一個全局復位信號，這是最簡單、理想的情況。
多復位域系統：不同功能模塊（如CPU核心、DMA控制器、外設）使用各自獨立控制的復位信號。這些信號可能異步釋放，也就是釋放時間不同、甚至來自不同的邏輯區塊或電源域。現代復雜的片上系統（SoC），從手機處理器到數據中心AI芯片，幾乎都是復雜的多復位域系統。
跨復位域（RDC），就是指一個信號從一個復位域傳輸?shù)搅硪粋€復位域的路徑。當這兩個域的復位信號在類型、時序或相位關系上存在差異時，RDC風險就產生了。
為何RDC是危險的“芯片殺手”？
RDC風險容易被忽視，通常緣于復位網絡在大型設計中不像時鐘網絡那么復雜，設計者容易對此掉以輕心。然而其發生的后果與異步時鐘域交叉引起的后果同樣致命。RDC的核心風險源于復位的異步性,寄存器的異步復位輸出由于缺乏時序上的約束，使得后續的時序電路可能引發一系列問題：

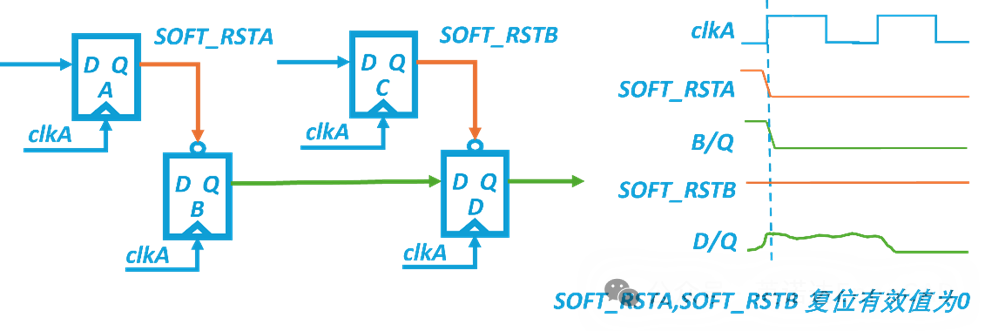

亞穩態風險：這是最經典也最危險的問題。如果發送域的復位先激活，其輸出信號開始變化，而此時接收域的寄存器仍處于活躍狀態，其時鐘沿可能恰好采到正在變化的信號，導致寄存器輸出陷入既非“0”又非“1”的亞穩態，并將這個不確定狀態傳播到后續電路，導致功能性錯誤。
復位毛刺傳播：如果異步復位信號由組合邏輯產生，復位信號可能由于組合邏輯不同輸入路徑延遲不同產生毛刺，從而對時序電路進行未預期的復位，導致功能紊亂。
復位同步后的再匯聚問題：當兩個源自相同復位域或不同步復位域的信號，經過不同路徑（如不同長度的同步器鏈）同步到同一復位域后再次匯聚時，可能由于復位同步路徑上的延遲差異而失去數據上的關聯性，導致邏輯錯誤。
這些錯誤的隱蔽性極強，傳統的驗證方法，如STA或常規的功能仿真，很難捕捉到它們，因為問題只在特定、罕見的復位時序組合下才會被觸發。 一旦帶有RDC問題的芯片流入市場，故障現象間歇性出現，診斷和修復的成本極其高昂。
設計實踐：從源頭防范RDC
優秀的芯片設計不僅依靠后期驗證，更在于前期的架構規避。工程師們有一系列成熟的設計準則來減少RDC風險：
首要原則-復位架構簡化：在系統架構設計階段，應盡量減少不必要的異步復位源。對于同一時鐘域內的模塊，盡量使用同步復位或統一的異步復位，從根本上減少異步復位跨域路徑。
電路隔離與約束技術：對于電路中存在從“異步復位中”信號到“未復位”信號的路徑，可以在路徑上插入復位隔離單元，在發送域復位有效期間將輸出鉗位到已知安全值。
復位機制保障：對于數據流確定的電路，通過電路設計保證上游電路先于下游電路復位，或者下游電路永遠跟隨上游電路同時復位，這些復位機制能保證數據在跨復位域傳輸時消除風險。
現代驗證利器：RDC專用簽核工具

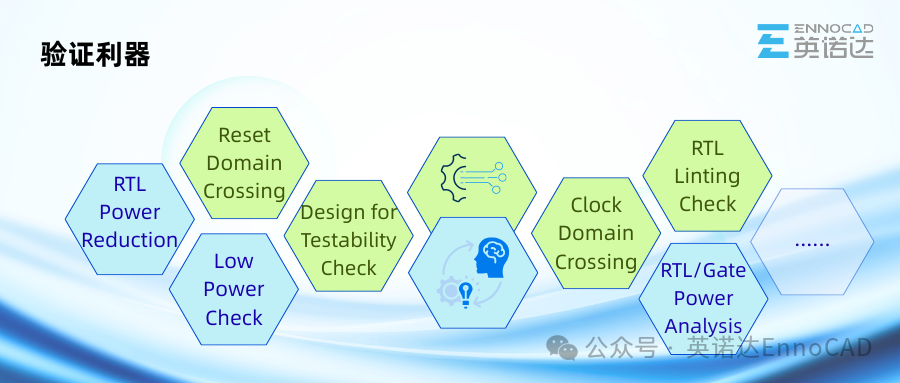

即使遵循了最佳設計實踐，在數億門級規模的復雜芯片中，人工審查所有潛在的RDC路徑也是不可能的。這時，專業的RDC簽核工具就成為了保證流片成功的必備。英諾達EnAltius?跨域檢查工具，繼支持時鐘域交叉（CDC）檢查功能后，將進一步推出RDC簽核檢查功能，幫助芯片開發者快速完成RDC的驗證和收斂。
總結
跨復位域問題體現了現代芯片設計中異步復位架構的復雜性，行業內的成功實踐表明，通過將前瞻性的復位架構設計、系統性的復位場景管理，與強大的自動化簽核工具相結合，可以徹底地消除與復位相關的設計隱患。這不僅關乎工具的選擇，更關乎一套涵蓋設計、驗證和調試的完整方法論的建立。只有通過如此嚴謹縝密的流程，才能確保每一顆高度復雜的數字芯片都能穩定、可靠地運行。
