【導讀】今天要為大家介紹的是利用主從設置法完成電源模塊并聯并實現均流的方式，希望能夠通過本文的介紹，幫助工程師更好的完成多電源模塊并聯工作。
所謂的主從設置法，指的是在并聯的n個變換器模塊中，通過人為的程序制定，將這些電源其中的一個指定為主模塊，而其余各模塊跟從主模塊分配電流，稱為從模塊。該方法適用于有電流型控制的并聯開關電源系統中，電流型控制是指開關電源模塊中有電壓控制和電流控制，電流環為內環，電壓環為外環。下圖為n個變換器模塊并聯的主從控制原理圖。

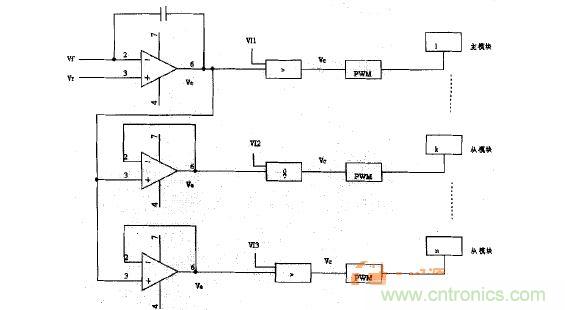

圖為主從模塊設置法均流控制原理圖
從上圖中我們可以很清楚的看到，圖中每個電源模塊珺為雙環控制系統，在這種控制系統中，工程師將模塊l設定為主模塊并使其按電壓控制規律工作，其余的n一1個模塊按電流型控制方式工作。vr為主模塊的基準電壓，Vf為輸出電壓反饋信號。經過電壓誤差放大器，得到誤差電壓Ve，它是主模塊的電流基準，與Vll（該參數反映主模塊電流Il大?。┍容^后，產生控制電壓Vc，控制調制器和驅動器工作。主模塊電流將按電流基準vc調制，即模塊電流近似與ve成正比。在完成并聯設置后，各個從模塊的電壓誤差放大器接成跟隨器的形式，主模塊的電壓誤差ve輸入各跟隨器，跟隨器輸出均為Ve，為從模塊的電流基準，因此各個從模塊的電流均按同一Vc值調制，與主模塊電流基本一致，從而實現模塊間的均流。
總結
在模塊電源的并聯均流設計中，采用主從模塊設置法能夠較好的保障機體實現穩定高效工作，且不會出現電流分配特性差等問題。但是它也有一些缺點，那就是該均流法要求主從模塊間必須有通訊聯系，所以整個系統比較復雜。且如果主模塊失效，則整個電源系統不能工作，因此可靠性取決于主模塊，只能均流，不適用于構成冗余并聯系統。
