【導讀】蓄電池過放電會造成極板酸化，影響蓄電池的正常使用壽命。相信大家都遇見過這種問題。為了解決該問題，分享一個特意設計的一款微功耗蓄電池過放電保護電路，供大家參考學習。

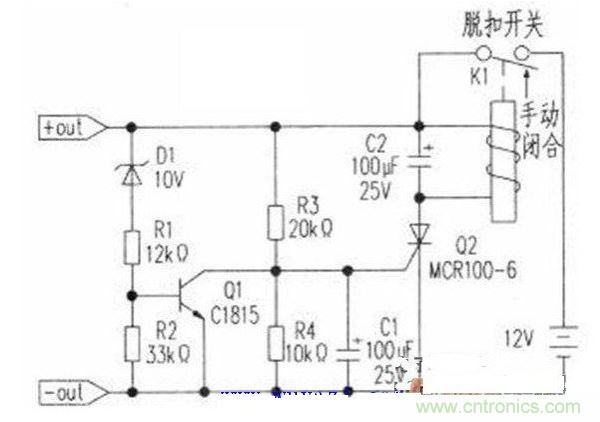

蓄電池過放電會造成極板酸化，影響蓄電池的正常使用壽命。為解決該問題，本文特意設計了一款微功耗蓄電池過放電保護電路,如下圖所示，該電路具有極低的檢測電流（檢測電流≤l.lmA）、保護電路動作后不再消耗電能、抗干擾能力強等優點。當手動閉合脫扣開關Kl后，電路得電進入工作狀態。首先因C1兩端的電壓不能突變，保持0V附近，02截止，當蓄電池電壓>10.7V,穩壓管D1導通，al飽和導通，Q2控制極因得不到觸發電壓而截止，K1不動作，蓄電池和后級電路處于閉合工作狀態，當蓄電池電壓可控硅Q2被觸發導通，脫扣開關動作，斷開后級負載電路。
